腐蝕試驗(yàn)主要是檢測(cè)金屬或其他材料因與環(huán)境發(fā)生相互作用而引起的化學(xué)或物理(或機(jī)械)－化學(xué)損傷過程的材料試驗(yàn)。 腐蝕試驗(yàn)是掌握材料與環(huán)境所構(gòu)成的腐蝕體系的特性，了解腐蝕機(jī)制，從而對(duì)腐蝕過程進(jìn)行控制的重要手段。

測(cè)試目的

①在給定環(huán)境中確定各種防蝕措施的適應(yīng)性、最佳選擇、質(zhì)量控制途徑和預(yù)計(jì)采取這些措施后構(gòu)件的服役壽命；

②評(píng)價(jià)材料的耐蝕性能；

③確定環(huán)境的侵蝕性，研究環(huán)境中雜質(zhì)、添加劑等對(duì)腐蝕速度、腐蝕形態(tài)的作用；

④研究腐蝕產(chǎn)物對(duì)環(huán)境的污染作用；

⑤在分析構(gòu)件失效原因時(shí)作再現(xiàn)性試驗(yàn)；

⑥研究腐蝕機(jī)制。

試驗(yàn)方法：

材料的耐蝕性能并不是一種可脫離所處環(huán)境來研究的特性，而是與環(huán)境的成分、溫度、輻照、流體的流速等化學(xué)、物理、機(jī)械等因素密切相關(guān)的。因此，在腐蝕試驗(yàn)中必須注意試驗(yàn)體系與實(shí)際工作條件盡可能有良好的一致性。為比較材料的耐蝕性能，常需要制訂標(biāo)準(zhǔn)試驗(yàn)方法來概括可能的工作條件。然而，由于實(shí)際腐蝕體系的復(fù)雜性，這種方法只能近似和相對(duì)地比較所得結(jié)果。按腐蝕試驗(yàn)與實(shí)際工作條件接近的程度或試驗(yàn)場(chǎng)合的不同，試驗(yàn)方法可分為實(shí)驗(yàn)室試驗(yàn)、現(xiàn)場(chǎng)掛片試驗(yàn)和實(shí)物運(yùn)轉(zhuǎn)試驗(yàn)3類。

實(shí)驗(yàn)室試驗(yàn)

優(yōu)點(diǎn)是可孤立地研究某一因素的作用或幾個(gè)因素的共同作用。為縮短試驗(yàn)周期，常在不改變實(shí)際腐蝕機(jī)制的前提下強(qiáng)化試驗(yàn)條件，進(jìn)行加速腐蝕試驗(yàn)。

現(xiàn)場(chǎng)掛片試驗(yàn)

優(yōu)點(diǎn)是在實(shí)際環(huán)境中進(jìn)行試驗(yàn)，結(jié)果更具有代表性；缺點(diǎn)是試驗(yàn)周期長，并且很難按需要來改變?cè)囼?yàn)條件。

鹽溶液制備方法

鹽溶液應(yīng)通過把5+/-1質(zhì)量份氯化鈉溶解到95份水中來制備，水全都必須符合D 1193 試劑水規(guī)格中Ⅳ型水的要求（鈉離子可以不管，只要氯離子含量在本規(guī)程范圍內(nèi)就行）。應(yīng)注意鹽的化學(xué)成分。使用的鹽應(yīng)為氯化鈉，其中雜質(zhì)總含量不得超過0.3% (質(zhì)量)。除氯離子外的其它鹵素離子（溴離子，氟離子，和碘離子）的含量應(yīng)低于鹽含量的0.1% （質(zhì)量）。銅離子含量應(yīng)低于0.3 ppm （質(zhì)量）。不得使用含防結(jié)塊劑的氯化鈉，因?yàn)榉澜Y(jié)塊劑會(huì)起抗腐蝕劑作用。表1列出了鹽中雜質(zhì)的最高允許含量。在買賣雙方協(xié)議的基礎(chǔ)上，可要求對(duì)上述化學(xué)組成中未做規(guī)定的元素或化合物進(jìn)行分析，確定最高允許含量。

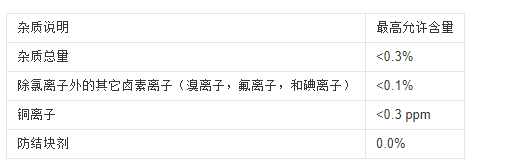

表1 氯化鈉中雜質(zhì)的最高允許含量A,B

A: 為配制已知質(zhì)量份水的5%鹽溶液，可用以下通式計(jì)算所需鹽的質(zhì)量：0.053x水的質(zhì)量=所需氯化鈉的質(zhì)量水的質(zhì)量是每一毫升一克。

為計(jì)算配制1升5%鹽溶液所需的鹽的質(zhì)量（以克為單位），可用1,000 g (35.27 oz.,一升水的質(zhì)量)x0.053。該公式產(chǎn)生的結(jié)果是：為配制5%（質(zhì)量）鹽溶液，每升水中需要加入53 g (1.87 oz.) NaCl。

上面采用的氯化鈉系數(shù) 0.053 是由下述過程推導(dǎo)出來的：1,000 g (一滿升水的質(zhì)量)除以0.95 (水只占混合液總質(zhì)量的95%)，得1,053 g.。這1,053 g.是含有5%氯化鈉的一升水的總質(zhì)量。1,053 g減去一升水的原重量：1,000 g得氯化鈉的重量：53 g。氯化鈉總量：53 g除以水的原質(zhì)量：1,000 g即得氯化鈉系數(shù)：0.053。

例如：要配制相當(dāng)于200升（52.83 gal）的5%氯化鈉溶液，可把10.6 kg (23.37 lb) 氯化鈉混入200升（52.83 gal）水中。200 L水重量為：200,000g 。200,000g水x 0.053 （氯化鈉系數(shù)）=10,600g氯化鈉，即：10.6 kg氯化鈉。

B：為確保配制溶液時(shí)達(dá)到適宜的鹽濃度，建議用鹽度測(cè)定儀或比重計(jì)來檢查該溶液。在用鹽度測(cè)定儀時(shí)，25℃ (77℉)測(cè)量值為：4%----6%。在用比重計(jì)時(shí)，25℃ (77℉)測(cè)量值為：1.0255-1.0440。

8.2 鹽溶液的pH值被規(guī)定為：在35℃（95℉）霧化時(shí)，匯集起來的溶液pH值范圍應(yīng)為：6.5----7.2 ( 注釋3)。霧化前的溶液不得有固態(tài)懸浮物（注釋4）。pH值測(cè)定應(yīng)按測(cè)試方法E 70的規(guī)定用對(duì)pH值敏感的適宜玻璃電極，參比電極，及pH計(jì)在25℃ (77℉)進(jìn)行。

注釋3：溫度會(huì)影響在室溫下由二氧化碳飽和水制備的鹽溶液的pH值，因此可用以下三種方法來調(diào)整pH值：

（1） 當(dāng)鹽溶液在室溫下被調(diào)整pH值，而在35℃（95℉）霧化時(shí)，由于二氧化碳在較高溫度下會(huì)揮發(fā)，損失，匯集溶液的pH值將比原溶液的高。因此，當(dāng)鹽溶液在室溫下被調(diào)整pH值時(shí)，有必要將其調(diào)整到6.5以下，這樣在35℃（95℉）霧化后匯集的溶液pH值將能滿足6.5---7.2這一要求?？扇≡谑覝叵轮苽涞拇蠹s50 mL鹽溶液樣品，使之輕微沸騰30秒，冷卻后測(cè)定pH值。當(dāng)按本方法把鹽溶液的pH值調(diào)整到6.5---7.2時(shí)，在35℃（95℉）霧化后匯集的溶液pH值仍將在此范圍內(nèi)。

（2） 把鹽溶液加熱至沸騰后冷卻到35℃（95℉）并維持在35℃（95℉）約48小時(shí)，然后調(diào)整pH值。這樣產(chǎn)生的溶液在35℃（95℉）霧化，其pH值不會(huì)有多大變化。

（3） 把水加熱，用熱水配制鹽溶液使溫度達(dá)到35℃（95℉）或更高，以驅(qū)趕二氧化碳。把此鹽溶液的pH值調(diào)整到6.5-----7.2范圍內(nèi)，這樣產(chǎn)生的溶液在35℃（95℉）霧化，其pH值不會(huì)有多大變化。

注釋4：新制備的鹽溶液可在過濾或潷析后將其置于儲(chǔ)罐，或者在把鹽溶液導(dǎo)向霧化器的管道端部，罩一塊雙層紗布，由此防止噴嘴堵塞。注釋5：可以加入稀釋的ACS試劑級(jí)鹽酸或氫氧化鈉溶液來調(diào)整pH值。段。

以上就是我司給大家所講的內(nèi)容，如您有相關(guān)產(chǎn)品需要咨詢，歡迎您直接來電4000-1998-38咨詢我司工作人員，獲得詳細(xì)的費(fèi)用報(bào)價(jià)與周期等信息。
